КРА070: профиль стыковочный омега AC-02
Линейка специализированных решений от завода KazPromAluminum включает в себя алюминиевые экструзии для интерьерных решений. Модель КРА070 (профиль омега AC-02) разработана как основной несущий и декоративный элемент для отделки помещений, обеспечивающий структурную фиксацию панелей в конструкциях из гипсовинила и офисных перегородках.

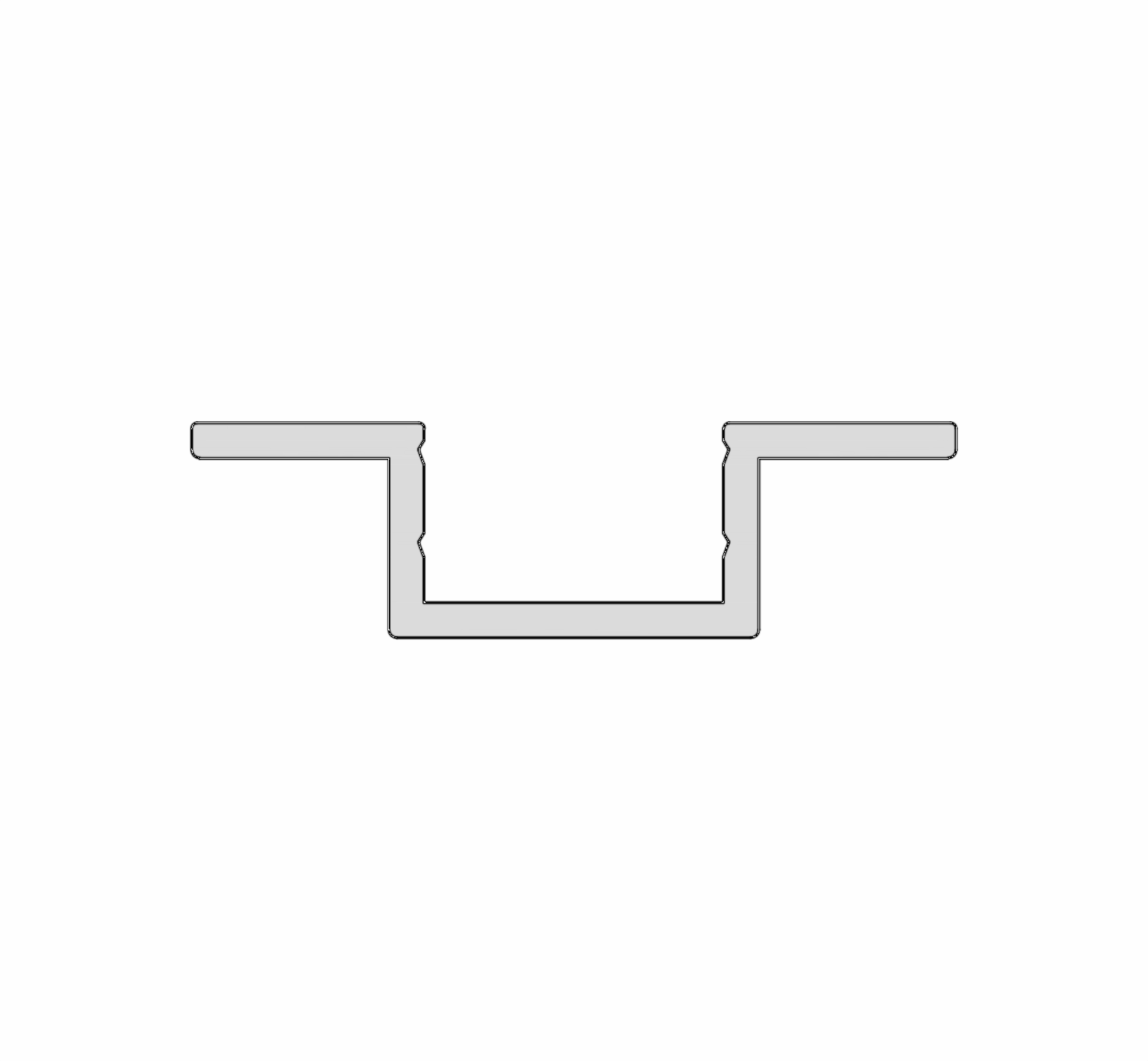

Система профилей KPA070 от завода KazPromAluminum — это инженерное решение, предназначенное для использования в системах интерьерного зонирования. Профиль имеет омега-образное сечение (шляпный профиль), которое служит каркасной основой для удержания краев отделочных панелей, создавая надежный и эстетичный монтажный узел.
Профиль КРА070 спроектирован для обеспечения высокой жесткости каркаса. Благодаря толщине стенки 1,3 мм, изделие устойчиво к нагрузкам на изгиб и надежно удерживает листовые материалы отделки.
Конструктив изделия имеет общую ширину 28,1 мм и высоту 7,9 мм. Внутренний монтажный паз шириной 11 мм снабжен специальными насечками для улучшения фиксации сопрягаемых элементов. Использование первичных алюминиевых сплавов гарантирует долговечность и коррозионную стойкость всей конструкции перегородок.
Совместимость с профилями КРА068 и КРА069
Профиль КРА070 является центральным элементом системы отделки:
Архитектура профиля
1. Конструктивная архитектура (КРА070)
2. Нормативы точности
3. Технические данные сечения
Области применения
Профиль КРА070 широко применяется в следующих направлениях:
Профиль КРА070 спроектирован для обеспечения высокой жесткости каркаса. Благодаря толщине стенки 1,3 мм, изделие устойчиво к нагрузкам на изгиб и надежно удерживает листовые материалы отделки.
Конструктив изделия имеет общую ширину 28,1 мм и высоту 7,9 мм. Внутренний монтажный паз шириной 11 мм снабжен специальными насечками для улучшения фиксации сопрягаемых элементов. Использование первичных алюминиевых сплавов гарантирует долговечность и коррозионную стойкость всей конструкции перегородок.
Совместимость с профилями КРА068 и КРА069
Профиль КРА070 является центральным элементом системы отделки:
- совместимость с КРА069 (Крышка): внутренний размер паза КРА070 составляет 11 мм, что идеально соответствует габариту фиксирующих ножек крышки КРА069 (11,3 мм по внешней стороне с учетом допуска на защелкивание). Это позволяет использовать КРА069 как финишную декоративную накладку, скрывающую саморезы внутри профиля КРА070;
- совместимость с КРА068 (Зажим): КРА070 и КРА068 имеют идентичную внутреннюю конфигурацию паза (11 мм и 11,3 мм соответственно), что позволяет использовать их в единой системе остекления или заполнения гипсовинилом в качестве стыковочных и торцевых узлов.
Архитектура профиля
1. Конструктивная архитектура (КРА070)
- Тип: профиль алюминиевый омега AC-02.
- Геометрия: омега-образный профиль с монтажным пазом и боковыми полками.
- Площадь сечения: 53,22 мм².
2. Нормативы точности
- Прямолинейность: предельное отклонение от прямолинейности составляет не более 3 мм на метр.
- Скручивание: отклонение вдоль продольной оси ограничено значением 2 мм.
3. Технические данные сечения
- Периметр общий: 84,71 мм.
- Периметр наружный (видимый): 84,71 мм.
Области применения
Профиль КРА070 широко применяется в следующих направлениях:
- отделка помещений: создание каркаса для облицовки стен панелями;
- гипсовиниловые перегородки: основной соединительный профиль для фиксации листов;
- офисные системы: монтаж перегородок с декоративным закрытием стыков.
- Артикул: КРА070.
- Наименование: профиль стыковочный омега AC-02
- ГОСТ: 4784-2019
- Материал: Aw6063
- Размеры: 28,1 х 7,9 х 1,3 мм.
- Вес: 0,144 кг/п.м.
Все изделия производятся на современном экструзионном оборудовании в г. Темиртау с соблюдением строгих отраслевых регламентов:
- материалы и закалка: применяются первичные алюминиевые сплавы (6060, 6063, АД31) в состоянии поставки Т5, что обеспечивает максимальную сопротивляемость деформациям под нагрузкой.
- геометрическая точность: соответствие ГОСТ 22233-2018 гарантирует минимальные допуски. Предельное отклонение от прямолинейности составляет не более 3 мм на метр, а скручивание вдоль оси ограничено диапазоном 2.0-2.5 мм.
