КРА078: Түйістіру профилі, FAG-04

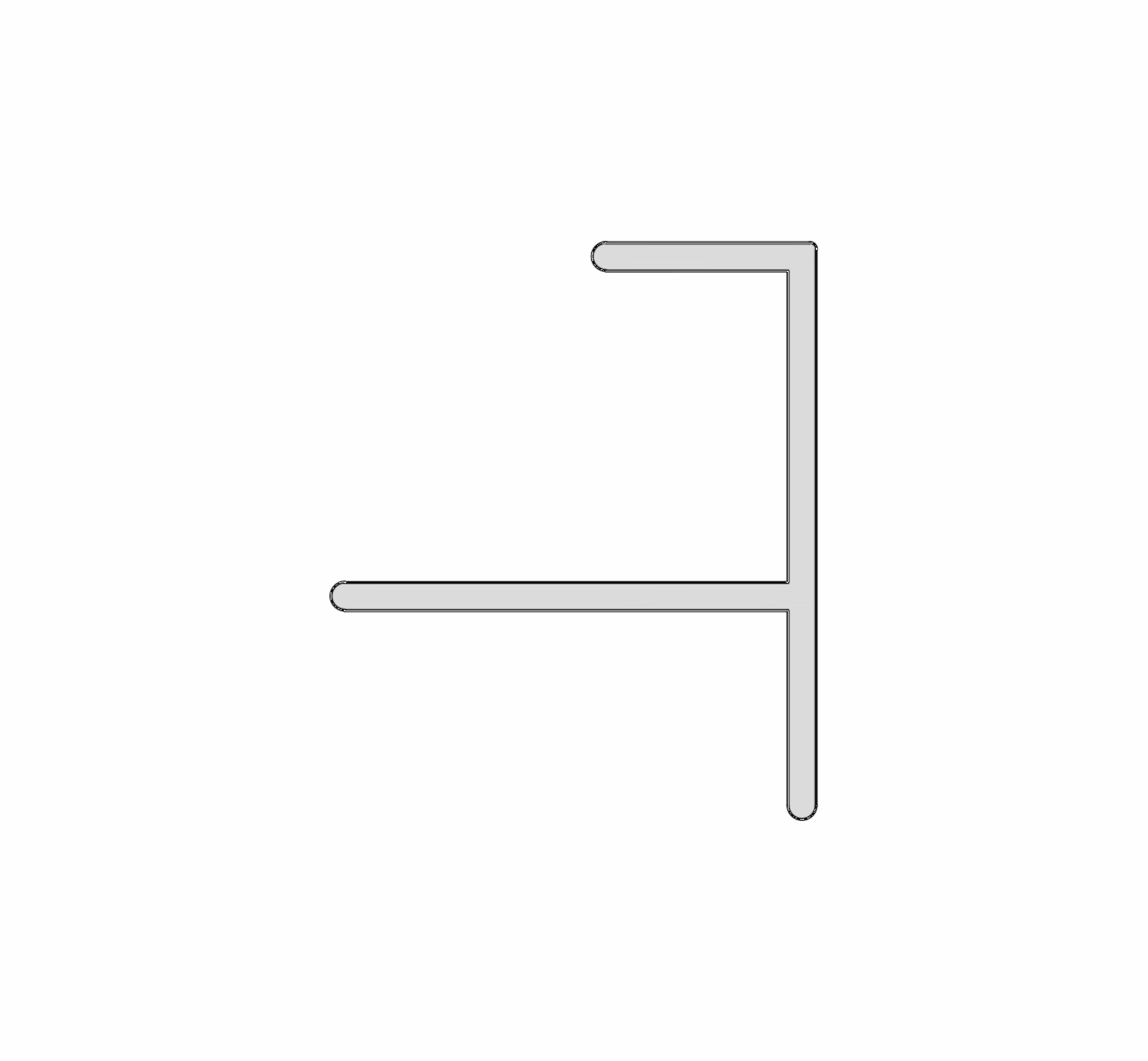

KazPromAluminum зауытының KPA078 профильдер жүйесі — бұл интерьерді аумақтарға бөлу жүйелерінде қолдануға арналған инженерлік шешім. Профильдің қосымша сөресі бар ерекше F-тәрізді қимасы бар, бұл оны гипсовинилді панельдерді монтаждау кезінде күрделі бөлгіш немесе сыртқы бұрыштық элемент ретінде пайдалануға мүмкіндік береді.

КРА078 профилі жанасу жерлерінің қатаңдығы мен эстетикасын қамтамасыз ету үшін жобаланған. Қабырғасының 1,3 мм қалыңдығының арқасында бұйым деформацияға жоғары төзімділікке ие және әрлеу материалдарының ұштарын (торрец) сенімді қорғайды.

Бұйымның жалпы биіктігі 26,5 мм және негізгі сөресінің шығыңқылығы 22,3 мм. Ішкі монтаждық саңылауы функционалды аймақтарға бөлінген: жоғарғы пазы 14,3 мм, ал төменгісі — 9,6 мм құрайды. Біріншілік алюминий қорытпаларын пайдалану әрлеу жүйесінің ұзақ мерзімділігіне және коррозияға төзімділігіне кепілдік береді.

КРА068, КРА069, КРА070 және КРА076 профильдерімен үйлесімділігі

КРА078 профилі жүйенің басқа элементтерін байланыстыратын әмбебап қосқыш рөлін атқарады:

• КРА076-мен (AG-L01) үйлесімділігі: КРА078 профилінің жоғарғы пазының ішкі өлшемі (14,3 мм) КРА076 пазына толық сәйкес келеді. Бұл оларды үй-жайдың бүкіл периметрі бойынша біртұтас жанасу сызығын жасау үшін жұптастырып қолдануға мүмкіндік береді.
• КРА070-пен (Омега) үйлесімділігі: КРА070 негізгі қаңқа ретінде вертикалды орнатылған кезде, КРА078 профилі әрлеудің жалпы жазықтығына кіріге отырып, горизонталды бөлгіш немесе сыртқы бұрышты рәсімдеу элементі ретінде қолданыла алады.
• КРА068 (Қысқыш) және КРА069 (Қақпақ) профильдерімен үйлесімділігі: КРА068/069 жиынтығы панельдерді тікелей қосуға қызмет етсе, КРА078 конструкцияның жалпы қалыңдығы мен жіктердің эстетикасын сақтай отырып, күрделі тораптарға (бұрыштар, шығыңқы жерлер) ауысуға мүмкіндік береді.

Профиль архитектурасы

1. Конструкциялық архитектура (КРА078)

• Түрі: FAG-04 алюминий профилі.
• Геометриясы: қосарланған монтаждық пазы бар F-тәрізді профиль.
• Қима ауданы: 72,88 мм².

2. Дәлдік нормативтері

• Түзу сызықтылығы: түзу сызықтылықтан шекті ауытқу бір метрге 3 мм-ден аспайды.
• Бұралу: бойлық ось бойынша ауытқу 2 мм мәнімен шектелген.

3. Қиманың техникалық деректері

• Жалпы периметрі: 113,79 мм.
• Сыртқы (көрінетін) периметрі: 113,79 мм.

Қолдану салалары

КРА078 профилі келесі бағыттарда кеңінен қолданылады:

• үй-жайларды әрлеу: қабырғаларды қаптау кезінде сыртқы бұрыштар мен күрделі ауысуларды қалыптастыру.
• гипсовинилді қалқалар: әртүрлі материалдарды біріктіру кезінде бөлгіш профиль ретінде пайдалану.
• кеңселік жүйелер: қатаңдыққа және сыртқы келбетке жоғары талаптар қойылатын қаңқалық тораптарды жасау.

• Артикул: КРА078.
• Атауы: FAG-04 алюминий профилі.
• МЕМСТ: 4784-2019.
• Материалы: Aw6063.
• Өлшемі: 22,3 х 26,5 х 1,3 мм.
• Салмағы: 0,198 кг/ж.м.

Барлық бұйымдар Теміртау қаласындағы заманауи экструзиялық жабдықтарда шығарылады:

• материалдар және шынықтыру: Т5 күйіндегі біріншілік алюминий қорытпалары (6060, 6063, АД31) қолданылады, бұл жүктеме түскен кезде деформацияға барынша қарсылықты қамтамасыз етеді.
• геометриялық дәлдік: МЕМСТ 22233-2018 стандартына сәйкестігі минималды рұқсат етілген ауытқуларға кепілдік береді. Түзу сызықтылықтан шекті ауытқу бір метрге 3 мм-ден аспайды, ал ось бойымен бұралу 2.0–2.5 мм диапазонымен шектелген.
